Преобразователи частоты для маленьких двигателей

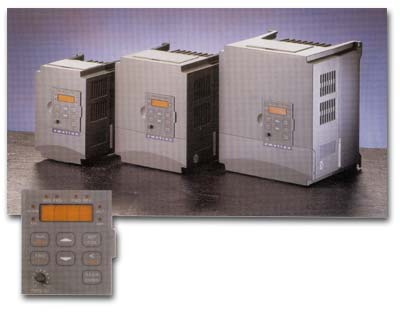

DigiFlux CF - оптимальный выбор для регулирования скорости трехфазных асинхронных двигателей мощностью до 7,5 кВт. Гибкость преобразователей этой серии позволяет настроить их на любое применение. Приборы компактны и просты в установке. Серия DigiFlux CF особенно хорошо подходит для таких применений, как конвейеры, упаковочные машины, насосы и вентиляторы.

Хорошая оснащенность

Стандартная поставка предполагает использование панели оператора для установки программируемых функций. Эта панель может использоваться и для управления скоростью, пуском/остановом и направлением вращения. На дисплей может выводиться частота, напряжение, ток, обороты в минуту или линейная скорость. Панель управления может быть вынесена на переднюю стенку общего корпуса или шкафа управления. Для обеспечения простого и быстрого регулирования скорости вращения панель снабжена встроенным потенциометром. Встроенный контактор и настраиваемое торможение постоянным током обеспечивают применимость в системах, требующих быстрый и точный останов.

Программируемые функции

Для использования преобразователя в конкретной установке большинство функций легко настраивается:

--Регулирование ограничения тока при разгоне, работе и торможении.
--Компенсация скольжения, автоматическая IR - компенсация и функция экономии электроэнергии.
--7 программируемых скоростей, цифровой потенциометр, 3 диапазона запрещенных скоростей.
--Двойное время разгона/торможения, линейная или S-образная кривая.
--Автопуск при подаче напряжения, автоперезапуск после срабатывания защиты.
--“Летящий” пуск вращающихся двигателей.

Технические характеристики
Тип	Двигатель* (кВт)	I_пост(А)	I_макс(А)	Габариты (мм)	Вес (кг)
CF23-05	0.37	3.1	4.6	107 x 162 x 136	1.4
CF23-07	0.75	4.5	6.7	107 x 162 x 136	1.4
CF23-11	1.5	7.5	11.2	149 x 184 x 153	2.5
CF23-16	2.2	10.5	15.8	185 x 215 x 163	3.8
CF40-003	0.75	2.3	3.4	149 x 184 x 153	2.5
CF40-006	1.5	3.8	5.7	149 x 184 x 153	2.5
CF40-008	2.2	5.2	7.8	185 x 215 x 163	3.8
CF40-013	4.0	8.8	13.2	185 x 215 x 163	3.8
CF40-020	5.5	13.0	19.5	200 x 300 x 199	6.3
CF40-026	7.5	17.5	26.2	200 x 300 x 199	6.3

* Номинальная мощность. Уточните выбор по номинальному току двигателя и максимальному току в конкретном применении.

Входное напряжение CF23	1(3) х 230 В (180-264 В), 50/60 Гц
Входное напряжение CF40	3 х 400 В (342-506 В),50/60 Гц
Выходное напряжение	0 - Входное напряжение
Выходная частота	0 - 400 Гц
Частота коммутации	10 кГц (1-12 кГц)
Макс. окр. температура	-10 - +40^оС
Макс. относительная влажность	0-95%, без конденсата
Исполнение	IP20
Мощность тормозного ключа	20% от номинальной выходной мощности
Электропомехи	EN50081-1 (с фильтром)
Помехоустойчивость	EN50082-2 (с фильтром)
Электробезопасность	EN50178

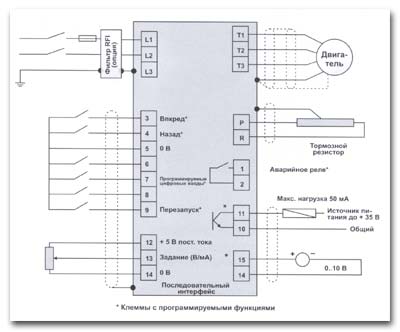

Подключение CF23

Защитные функции

--Перегрузка по току
--Перенапряжение
--Перегрев
--Перегрузка инвертора
--Перегрузка двигателя (I²t)
--Контроль внутренних функций

Дополнения

--Электромагнитный фильтр (EMC)
--Защита от повреждения заземления

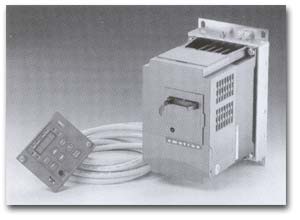

--Дополнительный кабель (1, 2, 3 м) для панели оператора
--Интерфейс RS232 с программой настройки через компьютер
--Интерфейс RS485
--Тормозные резисторы
--Набор потенциометра

*Emotron сохраняет за собой право внесения изменений в конструкцию без предварительного уведомления.
