Мониторы El-Fi используются везде, где есть электродвигатели. Их широкое использование обусловлено простым и разумным принципом, использующим защищаемый двигатель в качестве датчика. Монитор подключается непосредственно к кабелю двигателя и не требует дополнительных кабелей и датчиков. Монитор напрямую измеряет нагрузку двигателя и немедленно подает сигнал тревоги, если она слишком велика или мала. Таким образом исключаются повреждения оборудования и травмы персонала.

Монитор настраивается установкой уровня сигнала тревоги в соответствии с нормальным рабочим диапазоном оборудования. Реле монитора переключится, если нагрузка станет ниже или выше установленного уровня. Контакты реле могут использоваться для подачи сигнала тревоги, отключения оборудования или управления другим оборудованием.

Назначение и свойства

--Защищает оборудование, приводимое в действие двигателями переменного тока
--Подает сигнал тревоги при перегрузке или недогрузке конвейеров,
питателей и т.д.
--Предотвращает ненужные остановки и неисправности оборудования
--Монитор может использоваться для управления другим оборудованием
--Можно установить срабатывание защиты при отсутствии тока двигателя
--Гальванически изолированное измерение тока повышает безопасность персонала
--Небольшой размер и монтаж на DIN-направляющих.
--Не требует дополнительных датчиков
--Возможна установка задержки срабатывания для предотвращения ложных сигналов тревоги
--Аналоговый выход 0-10 В с защитой от короткого замыкания
--Простая установка для всех типоразмеров двигателей
--Надежен и не требует обслуживания

Применения

El-Fi LM останавливает двигатель и подает сигнал тревоги при перегрузке и заклинивании конвейера, мельницы, пилы, шнекового питателя и т.д.

El-Fi LM останавливает двигатель и подает сигнал тревоги при недогрузке конвейера или смесителя в случае повреждения вала или транспортерной ленты, неверного функционирования и т.д.

Краткое описание

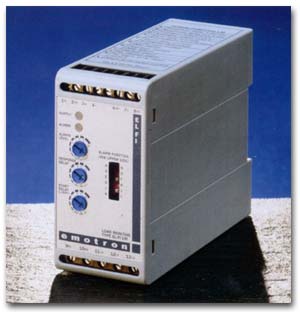

El-Fi LM представляет собой очень компактное устройство контроля нагрузки с релейным и аналоговым (0-10В) выходами. Корпус соответствует стандарту DIN (ширина всего 45 мм) и легко устанавливается на DIN-направляющие. Для измерения нагрузки используется фазовый угол и ток двигателя.

Простота установки

Монитор El-Fi LM легко устанавливается и подходит для всех асинхронных двигателей. Он подключается непосредственно к цепи двигателя через токовый трансформатор. Таким образом, нет необходимости в дополнительном оборудовании и подключениях.

Надежность и необслуживаемость

Монитор El-Fi LM является электронным устройством, поэтому он имеет высокую степень надежности и не требует обслуживания. Прибор обычно устанавливается в общем электрошкафу, где его работе не мешает окружающее оборудование. Вместе с низкими эксплуатационными затратами это обеспечивает его высокую экономичность

Типовое подключение EL-FI PM/FM
