2. С какими базами данных работает CIMPLICITY HMI?

Конфигурация ODBC: По умолчанию CIMPLICITY HMI логер использует драйвер ODBC для записи в базу Access (*.mdb). CIMPLICITY автоматически настраивается на работу с этой базой данных при установке. Для увеличения производительности и для работы по сети пользователь, возможно, пожелает настроить CIMPLICITY на работу с другими базами данных (Microsoft SQL Server или Oracle).

Драйверы ODBC: Поддерживаются следующие ODBC-драйверы, для использования с логером базы данных CIMPLICITY HMI:

Microsoft Access – база данных не требующая дополнительных драйверов;

Microsoft SQL Server – высокопроизводительная база данных для сложных задач. Вам необходимо приобрести SQL Server и дополнительную лицензию (опцию) логера CIMPLICITY HMI для работы с SQL Server.

Oracle – высокопроизводительная база данных для сложных задач. Вам необходимо приобрести Oracle v 7.3 и версию 3.01 драйвера INTERSOLV DataDirect ODBC для работы с CIMPLICITY HMI логером.

3. Возможна ли работа с неограниченным количеством переменных в базе данных пакета HMI CIMPLICITY для 50 точек ввода/вывода?

Система, рассчитанная на 50 точек ввода/вывода может собирать информацию в неограниченное количество "виртуальных" точек (не являющихся точками ввода/вывода)

4. Как наиболее правильно осуществлять сбор данных в CIMPLICITY HMI из Oracle?

Необходимо использовать Integrator Toolkit, содержащий библиотеку для С (Point Management API). Библиотечные функции позволяют реализовать программу на С с доступом к базе данных CIMPLICITY. Далее возможно передать эти данные из программы пользователя в Oracle. Интерфейс на С для Oracle возможно реализовать с помощью продукта Oracle Object for OLE. С использованием того же продукта возможно реализовать передачу данных в Oracle с помощью встроенного в CIMPLICITY Basic Control Engine, ODBC или Visual Basic, но эта передача данных будет более медленная, чем в первом случае.

CIMPLICITY HMI v3.2

1. Могут ли признаки данных PLC, собранные на одном HMI, быть показаны на другом HMI без того, чтобы дублировать конфигурацию признака?

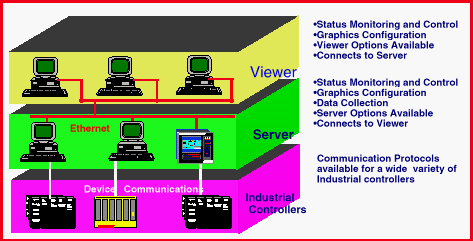

Да! Вы можете брать экраны, которые используются, чтобы показать данные вашего HMI Server, и выполнить их на или другом HMI Server или Viewer. Не имеется никаких требований для конфигурации признаков на другом компьютере.

2. Обеспечивает ли HMI то же самое программное обеспечение для Windows 95 и Windows NT?

Да! Вы можете устанавливать с одного CD как на Windows 95, так и Windows NT. Те же самые графические экраны, которые управляются на Windows NT Server, могут использоваться Windows 95 Viewer.

3. Коммуникации между HMIs обеспечивают целостность данных и эффективность передачи данных?

Да! услуг коммуникаций CIMPLICITY работают непосредственно по TCP/IP, если ваша связь потеряна, отказы помечаются и, когда коммуникации восстановлены, соединения автоматически восстанавливаются.

4. HMI поддерживает основные промышленные стандарты типа OLE и ActiveX?

Да! Объекты OLE и ActiveX могут быть вложены в CimView. CIMPLICITY позволяет Вам использовать все возможности открытых стандартов Windows, чтобы создавать оптимальные и разнообразные приложения.

5. Позволяет ли HMI Вам легко изменять размеры окон для оптимизации вашего рабочего стола и среды разработчика?

Да! Размеры графических экранов CIMPLICITY HMI могут быть изменены согласно вашим потребностям. Когда Вы меняете размер графического экрана, функция HMI’s Zoom To Best Fit, HMI's (изменить масштаб изображения на лучший пригодны), будет менять масштабы графических, текстовых и вложенных объектов пропорционально.

6. Имеет ли HMI графический редактор с инструментами, повышенной производительности, для рисования дуг, штриховки объектов, или расположения признаков?

Да! CimEdit - графический редактор CIMPLICITY HMI имеет все этими возможности. Вы можете рисовать дуги как линии или как заполненные объекты с инструментом Дуги (Arc) и заполнять объекты с градиентной штриховкой, достигая трехмерного впечатления. Вы можете немедленно указывать, где признак используется на экране, просто щелкая на точке в списке Point View.

7. Обеспечивает ли HMI способность добавлять или изменять признаки и делать эти изменения активными, в то время работы проекта?

Да! Вы можете добавлять и изменять признаки, собранные от точек PLCs , также как и виртуальных, которые рассчитываются в CIMPLICITY. С динамическими возможностями конфигурации HMI's нет никакой необходимости закрывать и повторно запускать приложение, чтобы изменить некоторые адреса признака или добавлять новые точки!

8. Поддерживает ли HMI подпрограммы на VB и обеспечивает адекватные инструменты для разработки и отладки?

Да! Basic Control Engine (Механизм управления ПО на Бейсике) CIMPLICITY совместим с Visual Basic для Приложений. Редактор сценария (script) HMI позволяет Вам за один шаг перейти к вашим кодам или установить точки прерывания и просмотра, во время работы вашего проекта. Интерфейс Пользователя Basic Control Engine показывает Вам, когда фоновый сценарий вызван событием или таймером.

9. Делает ли HMI Вашу работу более производительной, позволяя Вам работать над несколькими проектами одновременно?

Да! Вы можете открыть и работать над несколькими проектами одновременно, чтобы модернизировать конфигурацию приложения, графику и сценарии. Легко разделять графику и файлы сценариев между приложениями.

10. Обеспечивает ли HMI для точки достаточный набор функций реального времени?

Да! CIMPLICITY HMI обеспечивает Точки ТАЙМЕРА/СЧЕТЧИКА, которые автоматически считают возникновения событий и накапливают продолжительность событий. Функции Минимум, Максимум, Среднее число и Сумматор доступны для виртуальных точек (Virtual Points), при этом не требуется дополнительных подпрограмм.
